با جهت گرفتن صنعت جوشکاری به سمت مدرنیته، ابزارآلات سنتی و دستی به مرور زمان به سایه رفته و در پی آن، کاربران برای اتصال تجهیزات یا سازه‌های مورد نظر خود از اینورترهای پیشرفته بهره‌مند شده‌اند. به همین منوال شرکت ابزار توسن که همواره گام به گام با تکنولوژی روز همقدم بوده است، خود را موظف به آگاهی‌بخشی در زمینه ابزارآلات دانسته و تصمیم بر این شد در این مقاله به معرفی اجزای فنی اینورتر جوشکاری بپردازد تا به علاقه‌مندان دنیای ابزار، در شناخت بیشتر این محصول و قطعات به کار رفته در آن کمک کند. در ادامه همراه باشید.

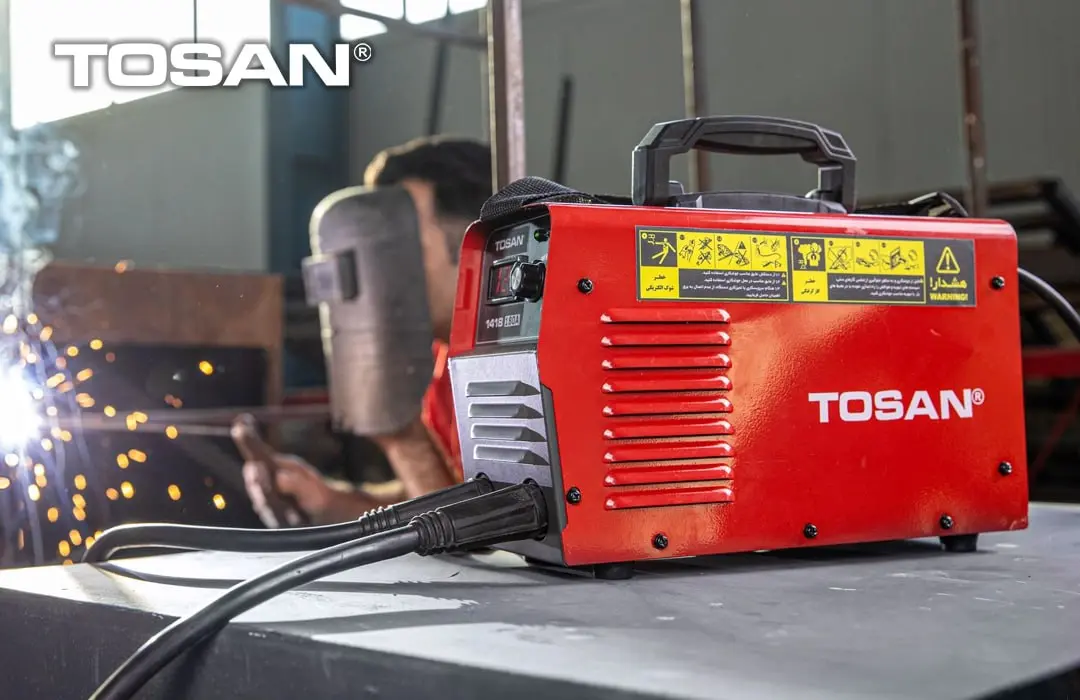

آشنایی با اینورتر توسن و عملکرد آن
دستگاه اینورتر توسن از زیرمجموعه ابزار جوش و برش توسن بوده که از طریق آب کردن الکترود، به اتصال سطوح فلزی کمک می‌کند. در واقع این ابزار با تبدیل جریان ورودی الکتریکی به جریان مورد نیاز جوشکاری، قوس الکتریکی ایجاد کرده و مبدلی برای اتصال به شمار می‌رود.
از نام دستگاه مشخص است که قادر به معکوس کردن پتانسیل جریان مستقیم به جریان متناوب بوده و از پیچیدگی خاصی برخوردار است. طراحی پیشرفته اینورتر توسن آن را در صنایع مهمی از جمله ساختمان‌سازی و عملیات عمرانی، صنایع نفت و گاز و پتروشیمی و صنایع خودروسازی به ابزاری کلیدی تبدیل کرده است.
چرا شناخت اجزای اینورتر مهم است؟
در جهان صنعتی امروز که بهره‌وری و کیفیت دو اولویت مهم ابزارها به‌شمار می‌روند، شناخت اجزای تشکیل‌دهنده محصولات موردنظر راهنمای خوبی در انتخاب و استفاده بهینه از آن‌ها خواهد بود. در این میان اینورترها به‌عنوان قلب تپنده سیستم‌های جوشکاری مدرن، از مجموعه‌ای از قطعات الکترونیکی و مکانیکی تشکیل شده‌اند که هریک نقش مهمی در بهبود عملکرد دستگاه ایفا می‌کنند.
کیفیت و دقت این قطعات نه‌تنها بر عمر مفید دستگاه تأثیر می‌گذارد، بلکه مستقیما در کارایی و قابلیت‌های آن نیز مؤثر است. برای مثال، اجزایی مانند پاور قدرتمند، برد کنترل دقیق و فن خنک‌کننده پیشرفته، هرکدام در نوع و جایگاه خود تضمین‌کننده عملکرد پایدار و بهینه دستگاه هستند. در مقابل، نقص در هر یک از این قطعات نیز می‌تواند منجر به کاهش راندمان، افت کیفیت جوش و حتی خرابی‌های پرهزینه شود.
علاوه بر این، آشنایی با ساختار داخلی مدار اینورتر و نحوه عملکرد اجزای آن، به کاربران این امکان را می‌دهد تا با درک دقیق‌تری از عملکرد دستگاه، به نگهداری بهتر، عیب‌یابی سریع‌تر و حتی انتخاب مدل مناسب‌تر با نیازهای خود دست یابند.
در نهایت، این موضوع اهمیت ویژه‌ای دارد که کیفیت اجزای تشکیل‌دهنده اینورتر ارتباط مستقیمی با کاربرد و قابلیت‌های درایو دارد. انتخاب دستگاهی با قطعات باکیفیت و طراحی مهندسی‌شده، به معنای دستیابی به دستگاهی با عملکرد بهتر، طول عمر بیشتر و مصرف انرژی بهینه است.
ژنراتور بنزینی یا دیزلی؟ کدام یک برای برق اضطراری بهتر است؟
اجزای تشکیل دهنده اینورتر جوشکاری توسن
در دل هر اینورتر، مجموعه‌ای از قطعات با ساختاری مشخص کنار یکدیگر چیده شده‌است تا در نهایت با تولید جریان و فرکانس مورد نظر به جوشگاری تمیز و اصولی منجر شود. پس از آشنایی با چیستی اینورترهای توسن و عملکرد آن به معرفی وظایف اجزای تشکیل دهنده اینورتر می‌پردازیم:
کلید پاور
این قطعه از اینورتردر قسمت جلویی دستگاه تعبیه شده و وظیفه قطع و وصل کردن جریان برق را بر عهده دارد. به عبارتی ساده، به شما امکان خاموش و روشن نمودن دستگاه را می‌دهد.
برد کنترل
برد کنترل یکی از اصلی‌ترین اجزای اینورتر جوشکاری توسن است که وظیفه کنترل و هماهنگی بین بخش‌های مختلف دستگاه را بر عهده دارد. این برد، پردازش سیگنال‌های ورودی را انجام داده و نحوه عملکرد اجزای مختلف را تنظیم می‌کند. به‌عبارتی، برد کنترل مغز متفکر اینورتر است که بر روی ولتاژ، جریان و پایداری قوس جوش نظارت دارد. از طرفی اسیلاتور (Oscillator) یک مدار الکترونیکی در برد کنترل اینورتر بوده که وظیفه تولید پالس‌های الکتریکی با فرکانس مشخص را بر عهده دارد. این پالس‌ها برای کنترل ماسفت‌ها (MOSFET) یا IGBTها که کلیدهای سوئیچینگ در اینورتر هستند، استفاده می‌شوند.
برد پاور
در اینورترهای جوشکاری، ولتاژ ورودی از شبکه برق معمولاً به‌صورت جریان متناوب (AC) است. بنابراین لازم است که این ولتاژ به جریان مستقیم (DC) تبدیل شود. این کار توسط برد پاور انجام میشود که یکی از مراحل اصلی آن، یکسوسازی AC به DC توسط پل دیود یکسوکننده است. به طور خلاصه ارسال ولتاژ DC تثبیت‌شده به مدارهای سوئیچینگ اینورتر برای تولید جریان جوشکاری از وظایف برد پاور می‌باشد.
پل دیود
پل دیود یک مدار الکترونیکی است که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده میشود و اجازه می‌دهد که هر دو نیم‌سیکل موج AC به DC تبدیل شود.
خازن الکترولیتی
خازن الکترولیت قطعه‌ای کلیدی در مدار اینورترهای جوشکاری است که با آزادسازی و ذخیره انرژی الکتریکی، منجر به صاف کردن یا اصطلاحا فیلتراسیون ولتاژ DC خواهند شد. چرا که این ولتاژ دارای نویز و نوساناتی بوده که می‌تواند عملکرد دستگاه را تحت تاثیر قرار دهد. خازنهای الکترولیت منجر به کاهش این نوسانات می‌شوند.
از طرفی جوشکاری به دلیل تغییرات ناگهانی در جریان لحظه‌ای، نیاز به کنترل بار به دقت و سرعت دارد. کار دیگر خازنهای الکترولیت این است که انرژی ذخیره‌شده خود را در لحظات اوج مصرف آزاد کنند تا افت ولتاژ کاهش یابد.
ماسفت یا آی‌جی‌بی‌تی
ماسفت (MOSFET) و آی‌جی‌بی‌تی (IGBT) ترانزیستورهای قدرت هستند که در اینورترهای جوشکاری برای سوئیچینگ (کلیدزنی) ولتاژ و جریان در بخش قدرت دستگاه به کار می‌روند. در اینورترهای جوشکاری حرفه‌ای توسن از IGBT استفاده میشود، به این علت که راندمان بالایی در جریانهای بالا دارند.
فن خنک کننده
فن خنک کننده در دستگاه اینورتر توسن، یک قطعه باکیفیت و بادوام بوده که وظیفه گردش جریان هوا و خنک کردن قسمت قدرت اینورتر را که شامل آی جی بی تی‌ها، پل دیود ودیود می‌باشد را بر عهده دارد. به زبان ساده‌تر فنک خنک کننده دستگاه اینورتر با پرتاب جریان هوای گرم، حرارت را از بخش قدرتی دستگاه دور می‌کند.
هیت سینک
هیت سینک نیز مانند فن خنک‌کننده دستگاه اینورتر، به خنک سازی و بهبود جریان هوا در قطعات داخلی کمک می‌کند. با این تفاوت که این قطعه آلومینیومی یک مبدل حرارتی‌ست که بر روی قطعات الکترونیکی نصب شده و با جذب گرمای تولید شده، مانع از داغ شدن بیش از حد اجزای اینورتر میشود و در نهایت به کنترل دمای دستگاه کمک می‌کند.
پیشنهاد توسن: نکات ایمنی استفاده از ژنراتور بنزینی هنگام قطعی برق
انوع اینورتر جوشکاری توسن
با کلیک بر روی هرکدام از انواع اینورتر توسن، به صفحه محصول مخصوص به آن رفته و اطلاعاتی دقیق درباره ویژگی‌های فنی محصول به دست آورید.
- اینورتر جوشکاری 160 آمپر ساخت چین مدل 1416i
- اینورتر جوشکاری 160 آمپر ساخت چین مدل 1416Xi
- اینورتر جوشکاری 200 آمپر (ماسفت) ساخت ایران مدل 1520II
- اینورتر جوشکاری 250 آمپر (IGBT) ساخت ایران مدل 1425II
- اینورتر جوشکاری 200 آمپر ساخت چین مدل 1420IX
- اینورتر جوشکاری 200آمپر ساخت چین مدل 1420I
- اینورتر جوشکاری 180 آمپر ساخت چین مدل 1418
- اینورتر جوشکاری 200 آمپر ساخت چین مدل 1419

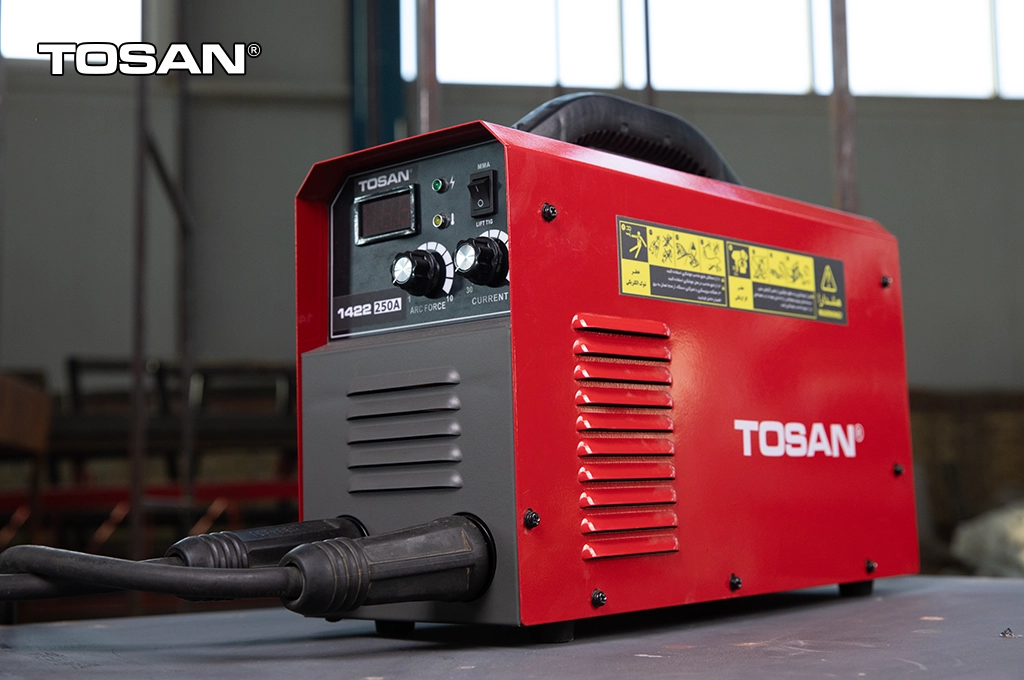

- اینورتر جوشکاری 250 آمپر ساخت چین مدل 1422
کلام توسن
مقاله پیش‌رو با هدف آشنایی با اجزای اینورتر توسن و وظایف هرکدام به تفکیک آشنا شده تا در هنگام خرید اینورتر توسن، با دیدی عمیق و شناخت کافی اقدام نمایید. در ادامه مطلب نیز انواع اینورتر توسن به صورت لیست در اختیار کاربران عزیز قرار گرفته تا بر اساس نیاز خود بهترین گزینه انتخاب شود. امید است این مطلب نیز مانند سایر مطالب توسن مفید واقع شود.
