واضح است ساختارهای صنعتی که حتما باید از مقاومت و دوام بسیار بالایی برخوردار باشند، بدون عملیات جوشکاری، به‌سختی ساخته می‌شوند یا حتی پیشبردشان غیرممکن خواهد بود. به همین دلیل، جوشکاری نه فقط یک فرآیند فنی، بلکه ستون فقرات هر ساخت‌وساز صنعتی به شمار می‌رود. این صنعت، که بر پایه ذوب و اتصال دائمی فلزات استوار است، نقشی اساسی در اتصال قطعات فلزی و ایجاد سازه‌های پایدار ایفا می‌کند و زیرساخت اکثر مشاغل کلیدی مثل ساختمان‌سازی، صنعت نفت و گاز، خودروسازی و کشتی‌سازی محسوب می‌شود.
در کنار آگاهی به اهمیت حرفه جوش و برش، بهتر است بدانیم با ورود فناوری اینورترهای جوشکاری تحولی بنیادین در این حوزه ایجاد شد. اینورترهای جوشکاری بسته به نوع و فناوری خود، کیفیت جوش و زمان پرداختن به آن را بسیار بهبود بخشیدند. در این مقاله از شرکت ابزار توسن، با نگاهی به اینورترهای جدید توسن و تکنولوژی IGBT که در آن به کار رفته است، بیشتر با این مبحث آشنا خواهیم شد. همراه باشید.
آشنایی با اینورترهای جوشکاری توسن

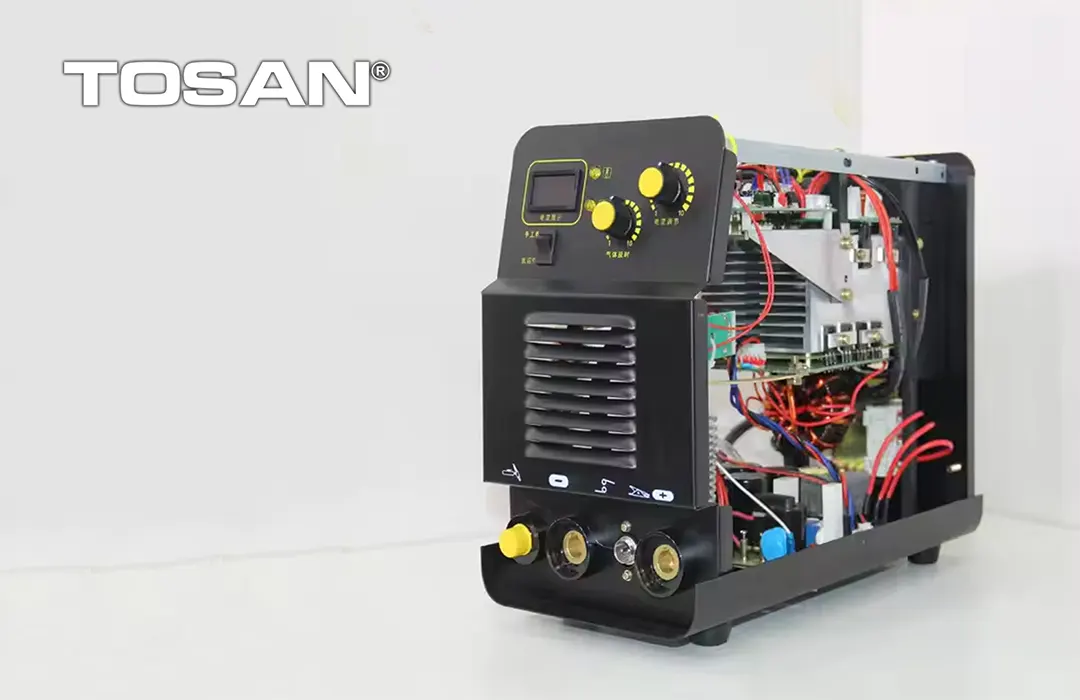

دستگاه اینورتر جوشکاری، در اصل وظیفه دارد برق متناوب شهری (AC) را به برق مستقیم (DC) تبدیل کند؛ سپس با استفاده از مدارهای الکترونیکی پیشرفته، ولتاژ و جریان را برای جوشکاری ایده‌آل تنظیم نماید. نتیجه این تبدیل و فرایند، ایجاد جریان یکنواخت، کنترل‌شده و پایدار است که برای اتصال دقیق و تمیز قطعات فلزی از واجبات است.
توسن در حال حاضر چهار مدل از اینورترهای جوشکاری را عرضه می‌کند که برای جوشکاری انواع فلزات آهنی و گاها آلیاژی مانند مس، برنج و غیره طراحی شده‌اند.
انواع اینورتر جوشکاری توسن
پس از آشنایی با ماهیت اینورترهای توسن، بهتر است فارغ از انواع جدید آن، با کلیک بر روی مدل‌های زیر، به طور کلی با تمامی دستگاه‌های جوش توسن آشنا شده و با رفتن به صفحه اختصاصی هر محصول از اطلاعات فنی هرکدام به تفکیک بهره‌مند شوید.
اینورتر جوشکاری 160 آمپر ساخت چین مدل 1416I
اینورتر جوشکاری 160 آمپر ساخت چین مدل 1416IX
اینورتر جوشکاری 180 آمپر ساخت چین مدل 1418
اینورتر جوشکاری 200 آمپر (ماسفت) ساخت ایران مدل 1520II
اینورتر جوشکاری 200 آمپر ساخت چین مدل 1419
اینورتر جوشکاری 200 آمپر ساخت چین مدل 1420IX
اینورتر جوشکاری 250 آمپر (IGBT) ساخت ایران مدل 1425II
اینورتر جوشکاری 250 آمپر ساخت چین مدل 1422
عملکرد اینورتر جوشکاری چگونه است؟
عملکرد اینورتر جوشکاری توسن، مجموعه‌ای از فناوری‌های نوین الکترونیکی و ترکیب آن با طراحی دقیق مهندسی‌ست که در نهایت منجر به تولید جریان مناسب برای اتصال انواع فلزات از طریق جوشکاری می‌شود. در ادامه، عملکرد این دستگاه به‌صورت مرحله‌به‌مرحله توضیح داده می‌شود:
دریافت برق شهری (AC)
ابتدا دستگاه از برق متناوب شهری با فرکانس ۵۰ هرتز استفاده می‌کند. اما این نوع جریان برای جوشکاری نامناسب است. بنابراین، باید به جریان مستقیم (DC) تبدیل شود.
تبدیل AC به DC توسط پل دیود
ورودی برق، ابتدا وارد پل دیودها می‌شود؛ جایی که برق متناوب (AC) به برق مستقیم (DC) تبدیل می‌شود. این اولین مرحله از کنترل ولتاژ برای آماده‌سازی قوس جوشکاری است. پس متوجه شدیم کار اصلی پل دیود تعبیه شده در اینورترهای جوشکاری، تبدیل جریان متناوب (AC) به جریان مستقیم (DC)می‌باشد.
استفاده از فناوری IGBT برای کنترل فرکانس
در این مرحله، جریان مستقیم به کمک ترانزیستورهای قدرت IGBT با فرکانس بسیار بالاتر (چندین کیلوهرتز) دوباره به جریان متناوب تبدیل می‌شود. ترانسفورماتور در دستگاه‌های جوشکاری وظیفه کاهش ولتاژ و افزایش جریان را بر عهده دارد تا جریان لازم برای ذوب الکترود و ایجاد قوس الکتریکی فراهم شود.
ذخیره‌سازی و تنظیم جریان توسط خازن‌ها
پس از تبدیل فرکانس، جریان توسط خازن‌های الکترولیتی ذخیره می‌شود تا بتوان یک جریان صاف، یکنواخت و پایدار برای فرآیند جوشکاری تولید کرد. خازن الکترولیت، قطعه‌ای مهم برای آزادکردن و ذخیره انرژی الکتریکی بوده و باعث صاف شدن جریان ولتاژ می‌شود.
تنظیم خروجی مناسب جوشکاری
در نهایت، خروجی دستگاه به‌گونه‌ای تنظیم می‌شود که قوس الکتریکی پایدار و قدرتمندی بین الکترود و قطعه کار ایجاد شود. این قوس، فلز را ذوب کرده و جوش دقیق و با عمق نفوذ مناسب ایجاد می‌کند.
فناوری IGBT در اینورترهای جوشکاری توسن چیست؟
فناوری IGBT (Insulated Gate Bipolar Transistor) یکی از مهم‌ترین اجزای فنی در ساختار اینورترهای جوشکاری پیشرفته است. این فناوری پس از تبدیل برق شهری به جریان مستقیم (DC)، آن را با فرکانس بسیار بالا به جریان متناوب (AC) تبدیل می‌کند. این تبدیل با فرکانس بالا به تجهیزات بعدی مانند ترانس کمک می‌کند تا جریان مناسب برای عملیات جوشکاری تأمین شود.
استفاده از IGBT در دستگاه‌های جوشکاری توسن موجب افزایش راندمان، کاهش مصرف انرژی، بهبود کیفیت جوش و کاهش ابعاد کلی دستگاه شده است. در نتیجه، کاربران در محیط‌های صنعتی یا کارگاهی با یک دستگاه سبک، قابل‌حمل و در عین حال قدرتمند مواجه هستند که عملکردی مطمئن و دقیق ارائه می‌دهد.
معرفی ویژگی های متمایزکننده اینورترهای توسن
خروجی واقعی و پایدار جریان
یکی از اصلی‌ترین معیارهای انتخاب دستگاه جوشکاری، جریان واقعی خروجی آن است. در اینورترهای توسن، خروجی آمپر به‌صورت واقعی و با دقت بالا تأمین می‌شود؛ این یعنی شما می‌توانید بدون افت کیفیت، اتصالات محکم و قابل اعتماد ایجاد کنید.
استفاده از فناوری IGBT سری T

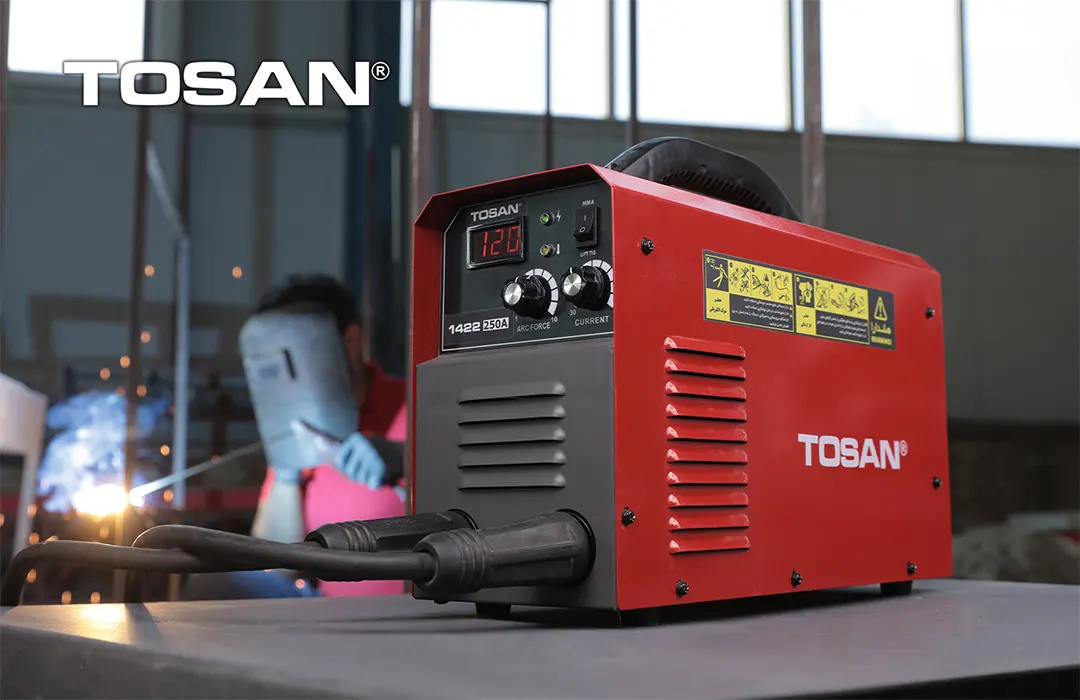

بهره‌گیری از IGBT با نسل جدید و سری T در برخی مدل‌ها مثل مدل حرفه‌ای 1422، باعث بهبود عملکرد حرارتی، افزایش راندمان و قابلیت تحمل جریان‌های بالا در شرایط سخت کاری شده است. این فناوری، جوش دقیق‌تر و مصرف برق کمتر را به همراه دارد.
سیستم Hot Start و Anti-Stick خودکار
وجود سیستم هات استارت و ضد چسبندگی (Anti-Stick) به کاربران، به‌ویژه افراد کم‌تجربه، کمک می‌کند تا عملیات جوشکاری را راحت‌تر آغاز کرده و از چسبیدن الکترود به قطعه کار جلوگیری شود. این قابلیت، شروعی روان‌تر و ایمن‌تر را تضمین می‌کند.
قابلیت قوس الکتریکی اتوماتیک (Arc Force)
در برخی مدل‌ها، سیستم Arc Force به‌صورت هوشمند فعال شده و عمق نفوذ قوس الکتریکی را متناسب با نیاز کاربر تنظیم می‌کند. این ویژگی در جوشکاری‌های حساس و نیازمند به دقت بالا بسیار کمک کننده است.
امکان جوشکاری فلزات غیرآهنی
برخی مدل‌ها از قابلیت جوش فلزاتی مانند مس، برنج و آلیاژهای خاص برخوردارند. این مزیت دستگاه‌های توسن را به ابزاری انعطاف‌پذیر برای کاربردهای متنوع صنعتی تبدیل می‌کند.
طراحی مهندسی‌شده برای دوام و طول عمر بالا
طراحی مدارات، کیفیت قطعات الکترونیکی، و تهویه مؤثر داخلی باعث شده تا اینورترهای توسن برای استفاده مستمر در محیط‌های صنعتی نیز مناسب باشند. طول عمر بالا و عملکرد پایدار در شرایط سخت، از نقاط قوت مهم این دستگاه‌ها است.
کلام توسن
در این مقاله از شرکت توسن، به اهمیت وجود اینورترهای جوشکاری و تحولاتی که در پی روی کار آمدن آن‌ها در صنعت جوشکاری رخ داد، پرداخته شد. اینورترهای جوشکاری توسن با طراحی مهندسی شده خود و بهره‌مندی از فناوری IGBT، از جمله محصولات بسیار باکیفیت جوش و برش در بازار هستند که با شناخت اجزا و چگونگی کارکرد آن، به این حقیقت خواهید رسید.
