علت افت فشار آب کارواش میتواند از یک مشکل ساده مانند گرفتگی نازل یا فیلتر ورودی شروع شود و تا ایراد در پمپ و اجزای داخلی دستگاه ادامه پیدا کند. برای عیبیابی بهتر است ابتدا آب ورودی، فیلتر، نازل، شیلنگها و هواگیری بررسی شوند. اگر این موارد سالم باشند، بررسی سوپاپها، آببندیهای پمپ و مجموعه انتقال نیروی موتور به پمپ باید توسط فرد فنی انجام شود.
برای عیبیابی درست باید هم دبی و هم فشار آب را در نظر گرفت. پمپ جریان و فشار موردنیاز را تأمین میکند و نازل با محدود کردن مسیر خروجی، الگوی پاشش و فشار م,ثر آب را شکل میدهد. بنابراین کمبود آب ورودی، نازل فرسوده یا نشتی مسیر میتواند فشار خروجی را کاهش دهد.
مهمترین دلایل کاهش فشار کارواش
افت فشار آب خروجی معمولا ناشی از عوامل ساده نظیر گرفتگی نازل یا فیلتر است، اما گاهی به دلایل فنی پیچیدهتری در پمپ رخ میدهد. مهمترین علتها عبارتند از:
1. کمبود دبی آب ورودی به دستگاه
کارواش برای رسیدن به فشار کاری مناسب باید آب کافی دریافت کند. اگر شیر نیمهباز باشد، منبع آب توان تامین دبی لازم را نداشته باشد یا چند دستگاه بهطور همزمان از همان خط استفاده کنند، پمپ با کمبود آب روبهرو میشود. کاهش شدید آب میتواند علاوه بر افت فشار، باعث آسیب به پمپ دستگاه شود.
| روش تشخیص | شیلنگ ورودی آب را از دستگاه جدا کنید و میزان جریان آب را اندازه بگیرید. سپس این مقدار را با حداقل دبی یا فشار ورودی که در دفترچه راهنمای دستگاه ذکر شده مقایسه کنید. توجه داشته باشید که این عدد برای هر دستگاه متفاوت است و نمیتوان یک مقدار ثابت را برای همه کارواشها در نظر گرفت. |
| راه حل | شیر آب را بهطور کامل باز کنید و اگر امکان دارد، مصرف همزمان دستگاهها از همان خط را کم کنید. در مدلهایی که قابلیت مکش از مخزن دارند، شرایط مکش باید دقیقا مطابق دفترچه همان مدل رعایت شود. در مدلهای فاقد این قابلیت، دستگاه را مستقیم به منبع بدون فشار متصل نکنید. |
2. گرفتگی یا نامناسب بودن فیلتر ورودی
صافی یا فیلتر ورودی برای گرفتن ذرات معلق و جلوگیری از ورود آلودگی به پمپ است. تجمع رسوب و ذرات روی این صافی، سطح عبور آب را کم میکند و باعث افت دبی ورودی و در نتیجه کاهش فشار میشود. فیلتر خیلی کوچک یا نامتناسب با دبی پمپ نیز میتواند همین اثر را ایجاد کند.
| روش تشخیص | پس از قطع برق یا خاموش کردن موتور و بستن آب، صافی ورودی را طبق دفترچه دستگاه خارج کنید. وجود شن، زنگزدگی، لجن یا جرم روی توری نشانه گرفتگی ورودی است. |
| راه حل | فیلتر را با آب تمیز بشویید و در صورت پارگی، تغییر شکل یا گرفتگی که قابلیت تمیز کردن ندارد. آن را با فیلتر مناسب تعویض کنید. |
3. تاخوردگی، قطر کم، گرفتگی یا نشتی در شیلنگ ورودی
شیلنگ ورودی باریک، خیلی بلند، تاخورده یا مسدود میتواند آبرسانی به پمپ را محدود کند. همچنین در بعضی سیستمهای مکشی یا خطوطی که سمت ورودی پمپ فشار کمی دارد، شل بودن اتصال یا ترک شیلنگ میتواند هوا را وارد مسیر کند و جریان را ناپایدار کند.
| روش تشخیص | مسیر ورودی آب را از شیر تا محل اتصال به دستگاه بهطور کامل بررسی کنید و مطمئن شوید شیلنگ پیچخوردگی یا لهشدگی ندارد. اگر هنگام کار دستگاه صدای ضربهای، حباب یا نوسان فشار مشاهده شد، احتمالاً هوا وارد مسیر آب میشود. |
| راه حل | شیلنگ معیوب را تعویض کنید و قطر و طول آن را مطابق دفترچه محصول انتخاب کنید. اتصالها را درست جا بزنید؛ در صورت استفاده از اورینگ برای آببندی، اورینگ یا کوپلینگ آسیبدیده را تعویض کنید. |
4. گیر کردن هوا در پمپ و مسیر آب
اگر هوا درون شیلنگ، پمپ یا تفنگی محبوس شود، ممکن است فشار دستگاه بهصورت ضربانی نوسان کند، جریان آب قطع و وصل شود یا صدای غیرعادی شنیده شود. این مشکل معمولا پس از باز و بسته کردن مجدد شیلنگ، خالی شدن آب دستگاه یا ورود هوا از محل اتصال ورودی رخ میدهد.
| روش تشخیص | پیش از روشن کردن دستگاه، آب ورودی را باز کنید و ماشه تفنگی را نگه دارید تا جریان آب یکنواخت و بدون حباب شود. روش دقیق هواگیری ممکن است بین مدلها متفاوت باشد، بهتر است طبق دفترچه راهنمای همان دستگاه انجام شود. |
| راه حل | ابتدا مسیر ورودی را از نظر نشتی هوا بررسی و هواگیری انجام دهید. اگر پس از هواگیری دوباره حباب و نوسان مشاهده شد، اتصالات ورودی و فیلتر را دوباره بررسی کنید. |
5. نازل نامناسب یا فرسوده
نازل یکی از مهمترین عوامل تعیینکننده فشار خروجی است. نازل فرسوده بهدلیل بزرگ شدن دهانه، مقاومت کمتری در برابر جریان ایجاد میکند و فشار سیستم پایین میآید. انتخاب نازل با اوریفیس بزرگتر از مقدار مناسب یا قرار گرفتن لانس قابلتنظیم روی حالت کمفشار نیز همین نتیجه را دارد. گرفتگی نازل معمولا با پاشش نامنظم، قطع و وصل شدن یا نرسیدن دستگاه به فشار مناسب همراه است.
| روش تشخیص | حالت لانس را بررسی کنید و مطمئن شوید روی حالت فشار بالا قرار دارد. نازل را از نظر آسیب و رسوب گرفتگی بررسی کنید و در صورت امکان، آن را با یک نازل سالم جایگزین کنید. |
| راه حل | نازل را با روش و ابزار توصیهشده در دفترچه همان مدل تمیز کنید تا دهانه آن آسیب نبیند. نازل ساییده یا نامناسب باید با سایز صحیح تعویض شود. |

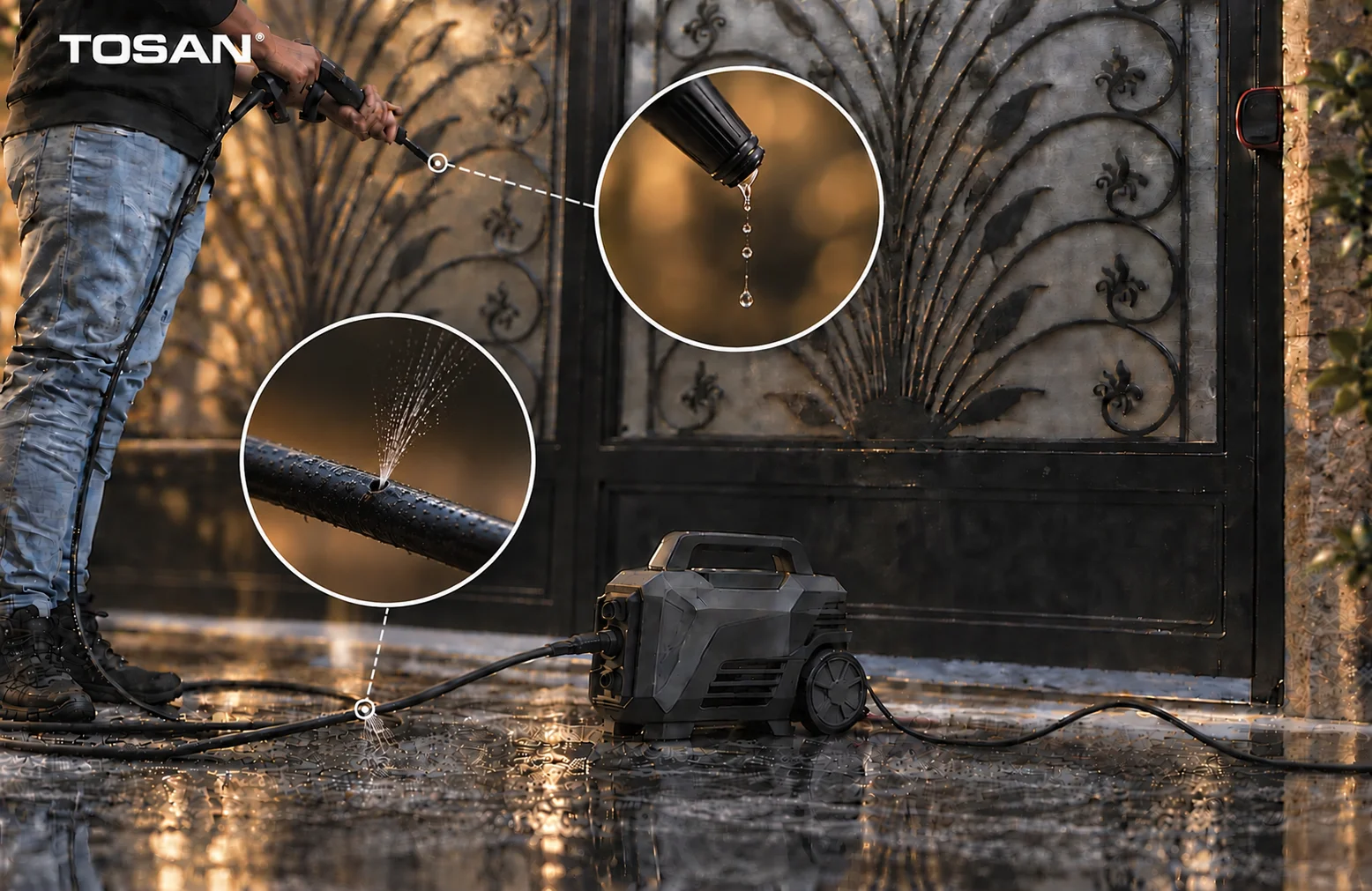

6. نشتی یا گرفتگی در شیلنگ فشارقوی، تفنگی و لانس
بعد از پمپ، هر نشتی در شیلنگ فشارقوی، اتصالات، تفنگی یا لانس بخشی از جریان را هدر میدهد. از طرف دیگر، لهشدگی داخلی یا گرفتگی مسیر فشارقوی میتواند عملکرد دستگاه را مختل کند و پاشش را نامنظم یا ضعیف نشان دهد.
| روش تشخیص | پس از خاموش کردن کارواش و تخلیه فشار، طول شیلنگ، کوپلینگها، محل اتصال تفنگی و اورینگها را از نظر ترک، بریدگی و سوراخ شدگی بررسی کنید. |
| راه حل | قطعه آسیبدیده را تعویض کنید. |
7. اختلال در مکانیزم داخلی کنترل فشار و تخلیه آب
در بسیاری از کارواشهای حرفهای و صنعتی، یک قطعه بهنام آنلودر وظیفه دارد آب پمپ را بین دو مسیر مدیریت کند (مسیر خروجی که به نازل میرود و مسیر بایپس که آب را دوباره داخل دستگاه برمیگرداند). وقتی ماشه تفنگی کشیده میشود، آنلودر باید آب را بهسمت نازل هدایت کند تا فشار کامل ایجاد شود. اما اگر پیستون آنلودر گیر کند، قطعات داخلی آن فرسوده شده باشند یا به درستی تنظیم نباشد، بخشی از آب بهاشتباه وارد مسیر بایپس میشود و در نتیجه فشار کاری دستگاه پایین میآید.
| روش تشخیص | اگر آب ورودی، فیلتر، نازل و مسیر فشارقوی سالم باشند اما فشار همچنان پایین بماند، احتمال ایراد در اجزای داخلی کنترل و تخلیه فشار یا مجموعه پمپ بیشتر میشود. ساختار این بخش بین مدلها متفاوت است و باید مطابق نقشه انفجاری و دستورالعمل همان دستگاه بررسی شود. |
| راه حل | تمیزکاری، تنظیم یا تعویض آنلودر باید مطابق دستورالعمل سازنده دستگاه انجام شود. در دستگاههای صنعتی، اگر آب برای مدت طولانی در حالت بایپس بچرخد، ممکن است داخل پمپ داغ شود و به آببندیها آسیب برساند؛ بنابراین بهتر است مدتزمان مجاز حالت بایپس طبق دفترچه راهنمای دستگاه رعایت شود. |
8. کثیفی، گیرکردن یا فرسودگی سوپاپهای ورودی و خروجی پمپ
سوپاپهای پمپ حرکت یکطرفه آب را کنترل میکنند. ذرات، رسوب، خرابی فنر یا فرسودگی سوپاپ میتواند باعث برگشت جریان، کاهش دبی و نوسان فشار شود. این مشکل در مجموعه پمپ و سوپاپهای دستگاه، بهخصوص پس از کارکرد طولانی یا ورود آلودگی به مسیر آب، میتواند دیده شود.
| روش تشخیص | اگر افت فشار پس از بررسی بخشهای بیرونی ادامه داشت، تشخیص قطعی سوپاپها نیازمند بازدید فنی و در صورت لزوم باز کردن مجموعه پمپ توسط تعمیرکار است. |
| راه حل | سوپاپها باید تمیز شوند و در صورت فرسودگی، تعویض شوند. |
9. فرسودگی پکینگها و آببندیهای داخلی پمپ
پکینگها و سیلهای فشارقوی، آب را در محفظه پرفشار نگه میدارند. با فرسودگی این قطعات، بخشی از جریان به سمت ناحیه کمفشار برمیگردد یا از پمپ نشت میکند؛ نتیجه میتواند کاهش فشار، جریان نامنظم یا نشتی آب باشد.
| روش تشخیص | اگر فشار بهتدریج کم شده، نازل و آب ورودی سالماند و همزمان اطراف پمپ نشتی مشاهده میشود، فرسودگی آببندیها احتمال بیشتری دارد. در بعضی پمپها برای تشخیص دقیق باید فشار و دبی خروجی اندازهگیری شود. |
| راه حل | سیلها و پکینگهای پمپ فرسوده شدند باید با کیت مناسب همان پمپ تعویض شوند. |
10.اختلال در انتقال نیروی موتور به پمپ در کارواشهای ذغالی و القایی
ساختار انتقال نیروی موتور به پمپ بسته به نوع موتور متفاوت است. در مدلهای یونیورسال (ذغالی)، نیروی موتور از طریق مجموعه چرخدنده و لنگ به پمپ منتقل میشود. در مدلهای القایی (دینامی)، آرمیچر به شفت مجموعه پمپ متصل است و حرکت موردنیاز برای عملکرد مجموعه داخلی پمپ را تامین میکند.
اگر در این مسیر انتقال نیرو یا اجزای مرتبط با حرکت پمپ اختلال ایجاد شود، پمپ ممکن است نتواند دبی و فشار مورد انتظار را ایجاد کند و فشار آب خروجی کاهش پیدا کند. به همین دلیل، محل عیبیابی در مدلهای ذغالی و القایی یکسان نیست.
| روش تشخیص | اگر موتور روشن میشود اما پس از بررسی آب ورودی، فیلتر، نازل، شیلنگ فشارقوی و هواگیری همچنان فشار خروجی پایین است، مسیر انتقال نیرو باید متناسب با نوع موتور بررسی شود. در مدلهای ذغالی، مجموعه چرخدنده و لنگ و در مدلهای القایی، اتصال آرمیچر به شفت و عملکرد مجموعه داخلی پمپ باید توسط فرد فنی بررسی شود. |
| راه حل | به دلیل تفاوت ساختار کارواشهای ذغالی و القایی، باز کردن موتور، پمپ یا اجزای انتقال نیرو توسط کاربر توصیه نمیشود. عیبیابی و تعمیر باید با توجه به نقشه انفجاری و دستورالعمل همان مدل توسط تعمیرکار یا مرکز خدمات انجام شود. |
معرفی کارواشهای توسن؛ تفاوت مدلهای ذغالی و القایی
برای بررسی افت فشار در کارواش توسن، فقط عدد حداکثر فشار ملاک نیست و باید نوع موتور، فشار کاری و دبی همان مدل را نیز در نظر گرفت. توسن در این گروه، مدلهای یونیورسال (ذغالی) و القایی (دینامی) دارد.
جدول زیر مدلهای مرتبط را مقایسه میکند تا در زمان عیبیابی، فشار کاری هر دستگاه با حداکثر فشار خروجی اشتباه گرفته نشود و تفاوت ساختار موتور ذغالی و القایی نیز در نظر گرفته شود.
| مدل محصول | نوع موتور / توان | فشار کاری | حداکثر فشار خروجی | دبی آب |
| کارواش 100 بار القایی 1500 وات مدل 1215IPW | القایی (دینامی) 1500W |
60 bar | 100 bar | 7.5 L/min |
| کارواش 100 بار القایی 1400 وات مدل 1214IPW | القایی (دینامی) 1400W |
70 bar | 100 bar | 5.5 L/min |
| کارواش 120 بار یونیورسال 1400 وات مدل 1115CPW | یونیورسال (ذغالی) 1400W |
75 bar | 120 bar | 5.4 L/min |
| کارواش 140 بار القایی 1800 وات مدل 1218IPW | القایی (دینامی) 1800W |
100 bar | 140 bar | 6 L/min |
| کارواش 150 بار القایی 2200 وات مدل 1222IPW | القایی (دینامی) صنعتی 2200W |
130 bar | 150 bar | 6.5 L/min |
در نتیجه، هنگام بررسی افت فشار در محصولات توسن باید ابتدا مشخصات همان مدل بررسی شود. برای مثال، دو دستگاه میتوانند حداکثر فشار مشابه داشته باشند اما فشار کاری و دبی متفاوتی ارائه دهند.
چطور از افت فشار کارواش جلوگیری کنیم؟
- پیش از هر بار کار، از باز بودن کامل شیر آب و نبود تاخوردگی در شیلنگ ورودی مطمئن شوید.
- فیلتر ورودی را در بازههای منظم تمیز کنید و دستگاه را بدون صافی سالم به کار نیندازید.
- نازل را با سایز صحیح استفاده کنید و در صورت فرسودگی، بهجای افزایش فشار آن را تعویض کنید.
- پس از اتصال شیلنگ یا سرویس دستگاه، هواگیری را مطابق دفترچه انجام دهید.
- از شیلنگ فشارقوی آسیبدیده، بادکرده یا دارای نشتی استفاده نکنید.
- در هوای سرد، آب باقیمانده را طبق دستور زمستانگذاری سازنده تخلیه کنید تا یخزدگی به پمپ و آببندیها آسیب نزند.
چه زمانی باید به تعمیرکار مراجعه کنیم؟
اگر پس از شستشوی فیلتر، نازل، هواگیری و اطمینان از فشار آب ورودی، همچنان مشکل افت فشار، صدای غیرعادی، لرزش شدید پمپ یا نشتی آب و روغن از زیر دستگاه وجود داشت، احتمال وجود ایراد در قطعات داخلی مانند سوپاپها، آببندیها یا مجموعه پمپ بیشتر میشود. در این شرایط برای جلوگیری از آسیبهای بیشتر به موتور، دستگاه را خاموش کرده و به مرکز تعمیرات معتبر مراجعه نمایید.
کلام توسن
علت افت فشار آب کارواش میتواند از یک مشکل ساده مانند گرفتگی نازل و فیلتر ورودی شروع شود و تا ایراد در پمپ، پکینگها، سوپاپها، مکانیزم داخلی کنترل فشار یا مجموعه انتقال نیروی موتور به پمپ ادامه داشته باشد. برای رفع افت فشار، ابتدا علتهای ساده و قابل بررسی را برطرف کنید و از کارکرد طولانی دستگاه در شرایط نامناسب خودداری کنید. اگر پس از بررسی موارد گفتهشده همچنان فشار آب پایین است یا دستگاه با صدا، لرزش یا نشتی غیرعادی همراه شده، بهتر است برای جلوگیری از آسیب بیشتر به پمپ و موتور، عیبیابی و تعمیر دستگاه را به تعمیرکار متخصص بسپارید.
